Refratários de zircão

Escolher refratários de zircão de acordo com a função de instalação

Os refratários de zircão são utilizados quando um revestimento necessita de estabilidade a altas temperaturas e resistência a determinados materiais fundidos, escórias, álcalis ou depósitos do processo. O termo “zircão” refere-se normalmente ao silicato de zircónio, ZrSiO₄, e não deve ser confundido com a zircónia, ZrO₂. A composição química do produto, o ligante e a estrutura depois da instalação determinam o desempenho, pelo que a designação genérica do material não é suficiente para elaborar uma especificação.

Embora os seis produtos desta categoria estejam classificados para 1 750 °C, variam entre um revestimento com cerca de um milímetro de espessura e uma massa aplicada à talocha, uma reparação localizada ou um revestimento aplicado por apiloamento. A temperatura máxima indicada não revela se um produto suporta cargas, cobre um defeito, tolera movimentos ou pode entrar em contacto com um determinado material fundido. Defina primeiro a função necessária e confirme depois a compatibilidade com o processo e os detalhes de instalação.

Comparação de produtos e funções

Propriedades conferidas pelo zircão a um refratário

Os agregados de silicato de zircónio podem proporcionar elevada refratariedade, estabilidade dimensional e resistência a determinados ambientes ricos em álcalis ou com materiais fundidos. O seu reduzido grau de molhabilidade é particularmente útil quando ligas de alumínio, vidro fundido ou depósitos do processo poderiam aderir ao refratário de base e penetrar nele.

Estas vantagens não são absolutas. A composição do vidro, os elementos de liga, os fundentes, a basicidade da escória, a atmosfera gasosa, o tempo de permanência, o gradiente térmico e a limpeza mecânica podem alterar o mecanismo de corrosão. Uma superfície de zircão com bom desempenho num determinado canal de vazamento ou numa formulação de vidro poderá não proporcionar o mesmo resultado noutra aplicação. Efetue ensaios laboratoriais ou na instalação quando a contaminação, a qualidade das inclusões ou a duração da campanha forem fatores críticos.

Revestimentos de zircão

Os dois produtos de revestimento modificam a superfície de trabalho sem substituir o revestimento refratário subjacente. Agite o revestimento pronto antes de o aplicar à trincha; poderá ser necessária uma diluição controlada para aplicação por pulverização ou sobre substratos porosos de fibra cerâmica. Prepare o revestimento em pó com 300 ml de água limpa por cada quilograma de pó e aplique-o depois à trincha ou por pulverização sobre a superfície indicada.

Os revestimentos exigem uma base refratária sólida. Remova materiais soltos e contaminantes, repare fissuras profundas e aplique uma película uniforme com a espessura especificada. O produto pronto não se destina à aplicação direta sobre metal. Nenhum dos revestimentos deve ser utilizado para repor espessura refratária em falta, estabilizar uma junta sujeita a movimentos ou substituir o isolamento secundário.

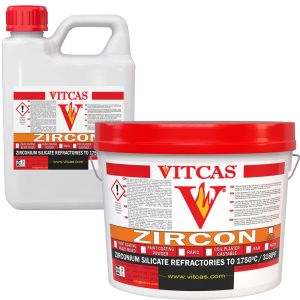

Zircon Rapid para reparação de carapaças de fundição de precisão

O Zircon Rapid é um sistema de dois componentes constituído por uma embalagem de 5 kg de pó e pela respetiva solução líquida. A mistura produz uma massa refratária com consistência semelhante a betume, um tempo de presa indicado de aproximadamente cinco minutos e um tempo de endurecimento de cerca de quinze minutos. O curto período de aplicação é adequado para reparações locais rápidas, mas oferece pouca margem para atrasos na aplicação ou correções.

Na fundição de precisão, é utilizado para fissuras, orifícios e outros defeitos localizados em carapaças cerâmicas compatíveis. A adequação da reparação depende da composição química da carapaça, da dimensão do defeito, do estado da cera ou do modelo, da cozedura subsequente e das condições de vazamento do metal. Uma carapaça reparada deve ser inspecionada de acordo com o procedimento aprovado pela fundição; o endurecimento rápido, por si só, não comprova a integridade estrutural necessária para o vazamento.

O produto também é indicado para fixar elementos de aquecimento elétrico em blocos cerâmicos. Devem ser avaliados o material do elemento, a geometria da ranhura, as distâncias de isolamento elétrico, a dilatação e as temperaturas dos terminais. A massa não deve criar percursos de fuga elétrica nem imobilizar rigidamente um elemento que necessite de se movimentar durante o aquecimento.

Zircon Coil Plaster para secções finas e complexas

O Zircon Coil Plaster utiliza agregados com granulometria inferior a 1 mm, permitindo obter uma camada aplicada à talocha mais lisa do que com um betão refratário convencional de granulometria grossa. A embalagem de 25 kg é misturada com 4 litros de água limpa para formar uma massa uniforme. A granulometria fina é útil em torno de bobinas de indução, componentes de aquecimento embutidos, moldes pequenos, alimentadores, caleiras, pormenores de queimadores e zonas de fornos com espaço limitado.

O produto tem presa hidráulica e pode formar uma secção refratária com espessura substancial, não apenas uma película superficial. A espessura instalada, o reforço, o suporte e a capacidade de carga devem continuar a respeitar o projeto de engenharia. A expressão “massa refratária estrutural” não significa que uma camada sem suporte possa suportar cargas mecânicas ou térmicas arbitrárias.

Elimine bolsas de ar durante a aplicação à talocha e assegure o contacto integral com o substrato preparado. O excesso de água aumenta a porosidade e pode reduzir a resistência ou prolongar a secagem. Quando um projeto exigir valores de rendimento, densidade, resistência à compressão a frio ou condutividade térmica, consulte os dados técnicos atuais em vez de fazer estimativas com base na massa da embalagem.

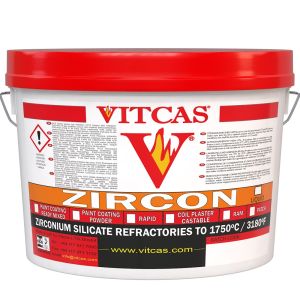

Zircon Patch para reparações localizadas

O Zircon Patch é uma mistura de reparação semisseca, com ligação química e fornecida em embalagens de 25 kg, destinada a superfícies refratárias de sílica, alumina e zircão. Está indicado para trabalhos a quente e a frio, incluindo abóbadas e superestruturas de fornos de vidro e determinadas zonas de panelas de fundição. O proprietário do equipamento deve definir a temperatura admissível do substrato, o acesso seguro, a profundidade da reparação e o procedimento de regresso ao serviço.

Remova o material fragilizado até alcançar uma base sólida e dê à reparação uma forma que assegure a retenção mecânica, quando o método assim o exigir. As extremidades biseladas muito finas e as aplicações superficiais são vulneráveis a perdas prematuras. Uma massa de reparação é um material de manutenção; não corrige deformações da carcaça, ancoragens danificadas ou um revestimento de base que tenha perdido a estabilidade estrutural.

As informações do produto também mencionam folgas de juntas de dilatação. Não preencha automaticamente uma junta concebida para permitir movimentos: uma reparação rígida ou densamente compactada poderá restringir a dilatação térmica. Confirme se o local corresponde a uma junta aberta danificada que necessita de selagem ou a uma folga intencional que deve manter-se compressível.

Zircon Ram para revestimentos compactados

O Zircon Ram é fornecido com consistência semisseca e um teor de humidade aproximado de 5%. A sua estrutura final é obtida através de aplicação e compactação controladas, e não por aplicação à talocha ou à trincha. As utilizações típicas incluem canais de vazamento e panelas de fundição, bem como zonas de fornos de vidro por trás de tijolos ou blocos em contacto com vidro fundido.

É essencial efetuar um apiloamento uniforme. Uma compactação insuficiente pode deixar vazios e provocar elevada permeabilidade, enquanto camadas aplicadas de forma irregular podem criar planos de fraqueza. O trabalho excessivo ou a utilização de equipamento inadequado podem causar a segregação da mistura ou danificar o refratário adjacente. Especifique no método de instalação a profundidade de cada camada, as ferramentas, os pormenores de remate e as verificações de qualidade.

A página do produto indica aplicações de reparação a quente e a frio, mas uma reparação a quente segura exige procedimentos especializados. É necessário controlar a temperatura da superfície, o risco de vapor, o esforço térmico, o isolamento, o vestuário de proteção e o tempo de exposição permitido. Não deduza uma temperatura segura de aplicação a quente apenas a partir do limite de serviço de 1 750 °C.

Revestimento, massa de fixação, massa fina, reparação ou apiloamento?

Aplicações na indústria do vidro

Os produtos de zircão são utilizados em tanques de vidro, superestruturas de fornos, moldes, caleiras e alimentadores porque podem resistir à molhabilidade e à penetração em ambientes de vidro compatíveis. O Coil Plaster é adequado para zonas complexas e como suporte sob revestimentos; o Patch permite reparar danos localizados em abóbadas ou superestruturas; o Ram pode ser instalado por trás de blocos ou tijolos nas zonas em contacto com vidro.

O vidro plano, o vidro de embalagem, a fibra de vidro e as composições especiais apresentam diferentes teores de álcalis e comportamentos de corrosão. Defina especificações distintas para a abóbada, paredes laterais, zona de enforna, garganta, alimentador e linha de fusão. Quando a qualidade do vidro for sensível, avalie o potencial de formação de pedras, cordas, alterações de cor, bolhas ou outros contaminantes antes de introduzir uma reparação ou um revestimento.

Aplicações em alumínio, fundição e aço

Os revestimentos de zircão podem reduzir a molhabilidade e a acumulação de corindo em revestimentos adequados de fornos de alumínio, panelas de fundição e canais de vazamento. O Ram e o Coil Plaster permitem formar secções instaladas mais espessas quando uma película superficial é insuficiente. O Patch é adequado para a manutenção de refratários compatíveis expostos a condições térmicas e químicas.

A composição química da liga é importante. O alumínio com magnésio, os fundentes de tratamento, os depósitos ricos em ferro, as escórias de aço e os sais de limpeza não atacam todos os refratários da mesma forma. Confirme a compatibilidade de contacto e evite descrever o zircão como universalmente não reativo a todos os metais fundidos. A erosão mecânica causada pela escumagem e limpeza pode remover até uma superfície quimicamente adequada.

Fundição de precisão

A massa de presa rápida é o produto mais diretamente indicado para reparar carapaças cerâmicas. A sua base de zircão adequa-se a aplicações que exigem elevada refratariedade e interação controlada com a liga vazada. A reparação deve reproduzir o contorno da carapaça sem criar saliências, inclusões ou alterações locais de espessura que perturbem o enchimento e a solidificação.

Os procedimentos da fundição devem definir a dimensão aceitável do defeito, a localização da reparação, a secagem, a cozedura e a inspeção. As peças fundidas críticas para os setores aeroespacial, médico ou de segurança podem estar sujeitas a restrições de reparação da carapaça ou exigir validação. A disponibilidade do produto não se sobrepõe ao plano de qualidade da fundição.

Bobinas de indução e elementos de aquecimento elétrico

O Coil Plaster de granulometria fina é adequado para revestir e selar bobinas de fornos de indução e para trabalhos refratários pormenorizados nos quais os agregados grossos não conseguem acompanhar a geometria. O Zircon Rapid pode fixar elementos resistivos em blocos cerâmicos. Em ambos os casos, o refratário deve ser compatível com o projeto elétrico e com os movimentos térmicos previstos.

Mantenha a resistência de isolamento, a distância de fuga, os percursos de arrefecimento e o acesso para manutenção especificados. Os materiais com água devem estar completamente secos antes da ligação à corrente. O comissionamento elétrico deve incluir inspeções e ensaios adequados ao equipamento, em vez de se basear apenas na dureza visível.

Fornos cerâmicos, laboratórios e fornos de processo

Os revestimentos e as massas finas podem ser utilizados em fornos de túnel e intermitentes, fornos de laboratório, equipamentos de sinterização e zonas quentes de instalações petroquímicas. A seleção depende da atmosfera, dos vapores, da velocidade dos queimadores e do contacto com peças, vidrados ou materiais de processo. O zircão é um constituinte refratário denso e não deve ser descrito como substituto do isolamento térmico.

As zonas complexas ou de pequeno diâmetro podem favorecer a utilização do Coil Plaster devido à sua granulometria fina. Para revestimentos de grande volume, poderá ser mais económico utilizar outro betão refratário com uma camada de trabalho de zircão, desde que a interface e os movimentos diferenciais sejam devidamente projetados. O revestimento completo deve ser concebido com base nos requisitos de transferência térmica e mecânicos.

Avaliação do substrato e da reparação

• Identifique o refratário existente como sílica, alumina, zircão, aluminossilicato ou outra composição química confirmada.
• Mapeie a face quente normal, a temperatura máxima em condições anómalas, o nível do material fundido, a zona de projeções e o percurso dos gases.
• Determine a causa da falha do revestimento: corrosão, abrasão, impacto, choque térmico, dilatação restringida, ancoragem ou danos causados pela secagem.
• Remova o material sem solidez e verifique se o revestimento restante consegue suportar a reparação.
• Conceba chaves, ressaltos, ancoragens ou perfis de remate quando a reparação necessitar de retenção mecânica.
• Mantenha funcionais as juntas de movimento intencionais, exceto quando o pormenor aprovado exigir especificamente o seu preenchimento.

Mistura e controlo da água

Utilize equipamento de medição limpo e água de qualidade adequada. O revestimento de zircão em pó requer 300 ml/kg; o Coil Plaster requer 4 litros por 25 kg. O Zircon Rapid deve ser misturado com o componente líquido fornecido e não com água de substituição. O Patch e o Ram são fornecidos com a consistência de aplicação correta e não devem receber adições não aprovadas.

A precisão da quantidade de água e do ligante líquido afeta a resistência, a porosidade, a presa e a secagem. Misture até obter uniformidade sem incorporar ar em excesso e prepare apenas a quantidade que possa ser aplicada durante o tempo de trabalho disponível. Em trabalhos industriais controlados, registe os números dos lotes, a quantidade de líquido adicionada, as condições ambientais e a hora da instalação.

Cura, secagem e aquecimento inicial

Uma presa rápida não equivale a secagem completa nem significa que o material esteja pronto para funcionar à temperatura máxima. O Zircon Rapid pode prender em cinco minutos e endurecer em quinze, mas o sistema reparado continua a exigir o procedimento aprovado para o regresso ao serviço. O Coil Plaster hidráulico contém água de mistura que deve sair da secção instalada em segurança.

Siga as instruções específicas de cura e secagem do produto e tenha em conta a profundidade da reparação, a humidade do substrato, a ventilação e a geometria do equipamento. Um aquecimento rápido pode gerar pressão de vapor, fissuração ou lascamento. A classificação de serviço de 1 750 °C não estabelece uma velocidade de aquecimento admissível.

Estimativa da quantidade de material

O rendimento dos revestimentos pode ser estimado a partir dos valores publicados: o revestimento de zircão em pó indica aproximadamente 3 m²/kg, enquanto a versão pronta indica aproximadamente 3 m²/litro. Como a embalagem de líquido é vendida por massa, não pressuponha que 5 kg correspondem a 5 litros sem confirmar a densidade.

Para o Coil Plaster, Patch e Ram, calcule o volume final da reparação multiplicando a área pela espessura média. Converta o volume em massa utilizando o rendimento atual ou a densidade instalada indicada na ficha técnica e inclua uma margem para o perfil da superfície, a compactação e os desperdícios. A massa da embalagem, por si só, não permite calcular com precisão a quantidade necessária para o revestimento.

Segurança nas reparações a quente

Os trabalhos a quente em equipamentos com revestimento refratário envolvem calor radiante, superfícies quentes, queda de materiais, poeiras, acessos limitados e resíduos de processo potencialmente perigosos. Isole as fontes de energia e a alimentação do processo, avalie a atmosfera e o nível de oxigénio quando aplicável, controle o acesso e utilize um procedimento de trabalho tecnicamente definido. A adequação de um produto para reparação a quente não constitui autorização para trabalhar numa instalação em funcionamento sem estes controlos.

A água ou humidade introduzida num substrato quente pode transformar-se subitamente em vapor. Confirme na documentação técnica atual o intervalo de temperaturas permitido para o substrato e o método de aplicação. Utilize vestuário resistente ao calor, proteção facial e ocular, luvas, proteção respiratória e meios de salvamento adequados à avaliação de riscos.

Manuseamento e armazenamento

• Armazene os produtos em pó fechados e secos para impedir que a humidade inicie a presa ou forme grumos duros.
• Proteja os componentes líquidos e pré-humedecidos de temperaturas fora dos limites indicados no rótulo.
• Mantenha cada embalagem de pó Zircon Rapid junto do respetivo componente líquido.
• Utilize métodos de elevação adequados para sacos ou recipientes de 25 kg.
• Consulte a ficha de dados de segurança atual para conhecer as medidas de controlo relativas a poeiras, pele, olhos e vias respiratórias.
• Não utilize materiais que apresentem separação irreversível, tenham endurecido dentro da embalagem ou ultrapassado o prazo de validade indicado.

Inspeção e manutenção

• Inspecione as reparações para detetar fissuras de retração, descolamento, erosão, penetração e perdas no perímetro reparado.
• Compare, sempre que possível, o desgaste entre zonas de referência revestidas e não revestidas.
• Registe alterações à liga, composição do vidro, escória, fundente, combustível ou procedimento de limpeza.
• Investigue falhas repetidas em vez de aumentar a espessura da reparação sem diagnóstico.
• Conserve os registos de instalação e amostras durante campanhas de fornos críticas para a qualidade.
• Planeie a substituição antes que um defeito localizado exponha bobinas, ancoragens, a carcaça ou camadas de suporte essenciais para a segurança.

Limitações importantes

• Um limite de produto de 1 750 °C não corresponde a uma classificação de 1 750 °C para a totalidade do revestimento reparado ou revestido.
• O reduzido grau de molhabilidade do zircão deve ser verificado para o metal fundido, vidro, escória e fundente efetivamente utilizados.
• Os revestimentos não substituem a espessura refratária em falta; o Patch não substitui ancoragens danificadas; o Ram exige compactação controlada.
• Os produtos de zircão são materiais refratários densos, não materiais de isolamento térmico em volume.
• A indicação de reparação a quente não define uma temperatura de aplicação segura nem elimina os requisitos de isolamento da instalação.
• Exclua zonas de contacto com alimentos e câmaras de cozedura domésticas, exceto quando o produto específico tiver aprovação explícita para essa aplicação.
• As propriedades de engenharia não publicadas na página do produto devem ser obtidas na ficha técnica atual.

Perguntas frequentes

O que são refratários de zircão?

São revestimentos, massas de fixação, betões refratários e misturas de reparação especializados, formulados com materiais à base de zircão para revestimentos industriais sujeitos a altas temperaturas e condições químicas exigentes.

O zircão e a zircónia são o mesmo material?

Não. O zircão corresponde normalmente ao silicato de zircónio, ZrSiO₄, enquanto a zircónia é dióxido de zircónio, ZrO₂. As respetivas composições e propriedades são diferentes, pelo que é essencial especificar a identidade química correta.

Qual é a temperatura máxima destes produtos de zircão?

Todos os produtos atualmente incluídos nesta categoria têm uma temperatura máxima de serviço de 1 750 °C. O substrato e o revestimento completo podem ter um limite admissível inferior.

Que produto de zircão devo escolher?

Utilize um revestimento para criar uma barreira superficial fina, Zircon Rapid para reparar rapidamente carapaças ou fixar elementos, Coil Plaster para secções finas aplicadas à talocha, Patch para reparações locais compactadas e Ram para massas compactadas ou zonas de suporte.

Qual é a diferença entre Zircon Patch e Zircon Ram?

O Patch destina-se à reparação localizada de refratários compatíveis de sílica, alumina ou zircão. O Ram forma uma secção refratária ou camada de suporte através de aplicação e compactação controladas, incluindo em canais de vazamento, panelas de fundição e zonas de fornos de vidro.

O que é o Zircon Coil Plaster?

É um betão refratário hidráulico de granulometria fina, com agregados inferiores a 1 mm. Misturado com 4 litros de água por 25 kg, forma uma massa aplicável à talocha para trabalhos de revestimento complexos ou confinados.

Quanto tempo demora o Zircon Rapid a prender?

As informações atuais do produto indicam um tempo de presa aproximado de cinco minutos e um tempo de endurecimento de quinze minutos. Prepare a reparação e as ferramentas antes de efetuar a mistura, pois o tempo de aplicação é curto.

O Zircon Rapid pode reparar carapaças de fundição de precisão?

Sim. Destina-se a fissuras e orifícios localizados em carapaças de fundição de precisão compatíveis. A fundição deve aprovar a dimensão do defeito, a localização da reparação, a secagem, a cozedura e a inspeção antes do vazamento.

O Zircon Rapid pode ser utilizado com elementos de aquecimento?

Está indicado para fixar elementos elétricos em blocos cerâmicos. Confirme a dilatação do elemento, o desenho da ranhura, as distâncias de isolamento elétrico e o procedimento de secagem necessário antes de ligar a corrente.

Os refratários de zircão são adequados para alumínio fundido?

Determinados revestimentos e materiais de zircão instalados destinam-se a aplicações compatíveis com ligas de alumínio e podem reduzir a molhabilidade ou a acumulação de corindo. Teste a liga, o fundente, a temperatura e as condições de manutenção reais.

Os produtos de zircão podem entrar em contacto com vidro fundido?

Vários produtos estão indicados para contacto com vidro ou utilização em fornos de vidro. Adapte o material à composição do vidro e à zona de aplicação e avalie possíveis inclusões, bolhas, efeitos na cor e penetração.

O Zircon Patch pode ser aplicado a quente?

É descrito como adequado para reparações a quente e a frio, mas a temperatura segura do substrato e o método de aplicação devem ser definidos com base nos dados técnicos atuais e na avaliação de riscos do local. A aplicação a quente exige controlos especializados.

O Zircon Ram pode ser utilizado por trás de tijolos em contacto com vidro?

Sim, esta é uma das aplicações indicadas. A geometria do suporte, a compactação, a folga para movimentos e a compatibilidade com os blocos da face devem fazer parte do projeto do forno.

Quanta água deve ser adicionada ao Zircon Coil Plaster?

Adicione 4 litros de água limpa a uma embalagem de 25 kg e misture até obter uma consistência lisa, uniforme e adequada à aplicação com talocha. Não aumente o teor de água sem orientação técnica aprovada.

Como é preparado o revestimento de zircão em pó?

Utilize 300 ml de água limpa por quilograma de pó. Misture cuidadosamente e aplique à trincha ou com equipamento de pulverização adequado sobre um substrato refratário preparado.

O revestimento de zircão pode ser aplicado diretamente sobre aço?

O revestimento de zircão pronto exclui expressamente a aplicação direta sobre metal. Estes produtos destinam-se a substratos refratários minerais compatíveis, e não a superfícies de equipamentos em aço sem revestimento.

Os produtos de zircão proporcionam isolamento térmico?

Não. Proporcionam funções refratárias e de proteção superficial. O isolamento necessário deve ser assegurado por uma camada tecnicamente projetada de tijolo isolante, fibra ou outro material adequado de baixa condutividade térmica.

O Zircon Patch pode preencher uma junta de dilatação?

Apenas quando o projeto aprovado especificar que a junta deve ser selada com este material. Não preencha rigidamente uma folga concebida para permitir movimentos, porque o revestimento continua a necessitar da margem de dilatação calculada.

Como é instalado o Zircon Ram?

Aplique-o em camadas controladas e compacte uniformemente cada zona com as ferramentas especificadas. Evite vazios, densidade irregular e extremidades de remate sem preparação.

Um revestimento de zircão pode reparar um orifício profundo?

Não. Reponha a profundidade com uma massa fina, mistura de reparação ou outro refratário compatível. Aplique o revestimento depois de concluir e estabilizar a reparação do substrato e de efetuar a preparação superficial necessária.

Como devem ser secas as reparações com zircão?

Siga a cura específica do material e o programa de secagem do revestimento completo. A espessura da reparação, a água retida, a ventilação e o estado do substrato determinam a velocidade de aquecimento segura.

Que informações são necessárias antes de especificar um refratário de zircão?

Defina a zona do forno, a composição química do substrato, a temperatura, a atmosfera, o material fundido, a escória ou o fundente, a carga mecânica, a geometria da reparação, a temperatura de aplicação, a espessura necessária e o procedimento de colocação em serviço.

Os refratários de zircão são adequados para lareiras domésticas?

Esta gama destina-se principalmente a aplicações industriais especializadas. Utilize materiais para lareiras domésticas aprovados para o aparelho, exceto quando uma especificação de engenharia exigir expressamente um produto de zircão.
