Tijolos refratários de substituição para salamandras e lareiras

Como escolher tijolos refratários de substituição para salamandras ou lareiras

Os tijolos refratários formam um revestimento resistente ao calor e substituível entre a câmara de combustão e o corpo do aparelho ou a alvenaria envolvente. Os revestimentos corretamente especificados ajudam a proteger os componentes de aço ou ferro fundido contra o calor direto, definem a forma da câmara de combustão e influenciam a transferência de calor no interior do aparelho. Por isso, uma peça de substituição deve reproduzir o material, a espessura, a forma e a posição necessários; a temperatura máxima de serviço, por si só, não é suficiente.

Esta categoria inclui tijolos densos de argila refratária com acabamento bege ou preto e tijolos leves de vermiculite. Todos são fornecidos em embalagens de seis unidades, mas apresentam comportamentos térmicos e mecânicos diferentes. Antes de encomendar ou cortar, consulte o manual do aparelho, a especificação da peça original e as medidas da câmara de combustão.

Comparação dos tijolos refratários de substituição

A temperatura publicada corresponde ao limite do material, não à temperatura normal de funcionamento do aparelho nem à classificação da lareira ou salamandra completa. O corpo metálico, os elementos de retenção, a argamassa, o defletor, as juntas da porta e a construção adjacente têm os seus próprios limites. Siga as instruções do fabricante do aparelho relativas ao combustível, à utilização e às distâncias de segurança.

A argila refratária e a vermiculite não são substitutos diretos

A substituição de um revestimento original de vermiculite por argila refratária densa pode aumentar o calor conduzido para o corpo do aparelho e acrescentar peso a componentes que não foram concebidos para o suportar. A substituição da argila refratária por vermiculite pode reduzir a acumulação de calor e a durabilidade mecânica. Qualquer uma destas alterações pode afetar a temperatura da câmara de combustão, a combustão, as emissões, a temperatura da superfície exterior e a homologação do fabricante. Utilize o mesmo tipo de material original, salvo se o fabricante do aparelho confirmar uma alternativa.

Quando deve ser substituído um tijolo refratário?

Inspecione o revestimento apenas quando o aparelho estiver frio, desligado e sem cinzas soltas. Uma fissura fina e estável nem sempre exige substituição imediata se o tijolo continuar bem fixo e a cobrir a parede do aparelho; deve seguir-se o manual do equipamento. Normalmente, é necessário substituir o tijolo quando:

• falta uma secção ou parte do material se desprendeu;
• o tijolo está solto, deslocado ou deixou de estar corretamente retido;
• uma fissura permite que as partes se movam de forma independente;
• a erosão reduziu substancialmente a espessura original;
• o corpo metálico da câmara de combustão ou a construção combustível atrás do revestimento fica exposto;
• o tijolo está deformado, sofreu ataque químico ou foi danificado por impacto;
• o fabricante determina a substituição quando se verifica uma condição específica.

Não continue a utilizar um aparelho se o manual exigir um revestimento intacto ou se a falta de material expuser um componente desprotegido. O excesso de calor pode deformar a câmara de combustão, danificar os elementos de retenção e transferir-se para zonas não concebidas para exposição térmica direta.

Identificar o revestimento original

Antes de retirar qualquer elemento, fotografe a câmara de combustão e registe a posição e a orientação de cada tijolo, painel, elemento de retenção e defletor. Consulte o modelo e o número de série do aparelho, em vez de assumir que salamandras visualmente semelhantes utilizam as mesmas peças. Os tijolos laterais, traseiros e de base, bem como as placas de garganta e os defletores, podem utilizar materiais diferentes.

A vermiculite é geralmente leve, porosa e relativamente macia. A argila refratária densa é muito mais pesada e dura, com uma estrutura semelhante à cerâmica ou à alvenaria. Se não for possível identificar o material original ou se este tiver um perfil moldado especial, obtenha uma peça original do fabricante ou uma confirmação técnica antes de efetuar a substituição.

Medição dos tijolos de substituição

1. Deixe o aparelho arrefecer completamente e retire as cinzas sem danificar o revestimento restante.
2. Registe a altura, a largura e a espessura a partir de um tijolo não danificado, do manual do aparelho ou da abertura da câmara de combustão.
3. Meça em vários pontos, pois um tijolo antigo pode estar erodido, deformado ou partido.
4. Inclua rebaixos, chanfros, entalhes, canais de ar, orifícios de fixação e folgas à volta dos elementos de retenção.
5. Verifique se as peças do lado esquerdo e direito são simétricas em espelho.
6. Considere a tolerância dimensional publicada do produto, de aproximadamente ±3 mm.

Não reproduza uma folga provocada pela erosão nem parta do princípio de que todas as aberturas aparentes devem ser preenchidas. Algumas folgas são espaços de dilatação ou passagens de ar de combustão intencionais. O seu bloqueio pode afetar a segurança de funcionamento.

Dimensões das embalagens e cobertura nominal

Cada produto contém seis tijolos. Quando a face maior forma a superfície visível do revestimento, a área teórica antes de considerar juntas, cortes e desperdícios é:

A cobertura é menos importante do que obter peças individuais com a forma correta. Preveja material adicional para a espessura dos cortes, cortes de teste, arestas danificadas e futuras substituições. Uma embalagem pode não ser suficiente para um aparelho cuja câmara de combustão utilize revestimentos de grandes dimensões, perfilados ou moldados.

Corte de tijolos densos de argila refratária

Os tijolos de argila refratária bege e preta podem ser cortados com um disco diamantado adequado para tijolo ou betão. Marque rigorosamente as dimensões finais, apoie o tijolo numa superfície estável e não force o corte. Quando o equipamento e as práticas de segurança o permitirem, cortar a partir de ambas as faces pode ajudar a reduzir o lascamento.

O corte de argila refratária pode libertar poeiras minerais finas contendo sílica. Utilize um sistema de aspiração adequado ou um método compatível de corte com água, use a proteção respiratória, ocular, auditiva e das mãos indicada nas informações de segurança da ferramenta e do produto e trabalhe longe de zonas ocupadas. Não utilize discos danificados nem retire as proteções da ferramenta. Deixe um tijolo cortado com água secar completamente antes de o aquecer.

Corte e conformação da vermiculite

Os tijolos de vermiculite podem ser moldados com uma serra manual de dentes finos e também podem ser perfurados ou lixados. Apoie o painel junto à zona de trabalho, pois as arestas finas podem partir-se facilmente. Sempre que possível, faça entalhes com cantos interiores arredondados, evitando concentrações de tensão em ângulos vivos.

Utilize aspiração de poeiras e equipamento de proteção individual adequado, mesmo que a vermiculite seja mais fácil de maquinar. Depois do corte, remova as partículas soltas sem saturar o tijolo. Não produza um painel tão justo que seja necessário forçá-lo por trás dos elementos de retenção; o aparelho pode necessitar de folga para dilatação e remoção.

Instalação dos tijolos de substituição

1. Limpe cuidadosamente a câmara de combustão fria e inspecione o aço ou o ferro fundido quanto a deformações, fissuras e corrosão.
2. Verifique os elementos de retenção, grampos, canais e o defletor antes de instalar o novo material.
3. Faça uma montagem a seco de todas as peças e verifique as aberturas de ar, as folgas de dilatação e o movimento dos componentes.
4. Instale os tijolos pela sequência indicada no manual do aparelho, sem fazer alavanca contra arestas frágeis.
5. Reinstale corretamente as peças de retenção e certifique-se de que nenhum tijolo pode cair para dentro da câmara de combustão.
6. Antes de acender o aparelho, confirme que o defletor, a grelha, o retentor de combustível e a porta funcionam livremente.

Muitos revestimentos de salamandras são instalados a seco e mantidos pela própria estrutura do aparelho. Não aplique automaticamente argamassa ou cola nos tijolos de substituição. Uma ligação rígida pode impedir a dilatação térmica, bloquear as passagens de ar e dificultar a manutenção futura. Utilize argamassa refratária ou massa refratária apenas quando a construção documentada exigir especificamente uma junta colada.

Argamassa, massa refratária e pequenos lascamentos nas arestas

Podem ocorrer pequenos lascamentos nas arestas e variações naturais de cor durante o fabrico e o transporte dos tijolos refratários. Um pequeno lascamento fora de uma zona crítica de apoio, vedação ou exposição pode não afetar a utilização, mas todos os tijolos devem ser inspecionados. Rejeite ou substitua qualquer peça se os danos prejudicarem o encaixe, a estabilidade ou a cobertura protetora.

A argamassa refratária pode ser adequada para uma construção em alvenaria, como uma lareira, um forno ou uma churrasqueira concebida com juntas coladas entre tijolos refratários. Um revestimento amovível de salamandra não utiliza frequentemente qualquer argamassa. Não preencha todas as juntas de dilatação nem fixe um painel substituível apenas com base numa recomendação genérica de argamassa. A argamassa comum de cimento Portland, o gesso e os adesivos de construção de uso geral não são adequados para o interior de uma câmara de combustão.

Salamandras a lenha e multicombustível

O revestimento de uma salamandra faz parte do sistema de combustão do aparelho. Pode ajudar a manter a temperatura da câmara de combustão necessária para uma queima eficiente, protegendo simultaneamente o corpo exterior. Substitua os tijolos por material e espessura aprovados para o modelo exato da salamandra. Não altere as passagens de ar secundário, não reduza de forma imprevisível o volume da câmara de combustão nem obstrua a grelha de um aparelho multicombustível.

Verifique simultaneamente o defletor e as juntas da porta, pois a deterioração ocorre frequentemente em toda a câmara de combustão. Um tijolo novo não corrige uma utilização com excesso de combustível ou temperatura, combustível inadequado, um defletor danificado, tiragem excessiva da chaminé ou utilização incorreta dos controlos de ar.

Lareiras abertas e recuperadores

Os tijolos de substituição podem ser utilizados em placas de fundo, laterais ou pequenos recuperadores de lareira compatíveis, consoante o projeto da construção. Um tijolo decorativo não substitui um lintel estrutural nem uma placa de fundo refratária completa. Se o revestimento da lareira apresentar fissuras numa área extensa, estiver solto, húmido ou separado da alvenaria, avalie toda a câmara em vez de efetuar uma reparação estética localizada.

Mantenha as dimensões necessárias para a garganta, a câmara de fumo e a entrada da conduta de fumos. As alterações à geometria da câmara de combustão podem afetar a tiragem e o movimento do fumo. Os trabalhos que alterem a lareira ou a conduta de fumos podem exigir um instalador qualificado e o cumprimento dos requisitos de construção aplicáveis.

Fornos a lenha e churrasqueiras

Os produtos densos de argila refratária bege e preta estão indicados para fornos a lenha de pão ou pizza e churrasqueiras. Confirme se o tijolo será utilizado numa parede, cúpula, base ou revestimento substituível. Um tijolo fino de substituição adequado para uma parede lateral não é automaticamente apropriado para uma base de cozedura sujeita a cargas elevadas.

As páginas da categoria não apresentam qualquer declaração relativa ao contacto direto com alimentos. Não coloque alimentos diretamente sobre um tijolo de substituição sem confirmar a sua adequação a essa utilização. Numa construção exterior, mantenha a alvenaria nova seca durante a cura e proteja os materiais refratários absorventes contra a água antes do primeiro aquecimento.

Utilização no interior e no exterior

Os tijolos de argila refratária bege e preta estão indicados para utilização no interior e no exterior. Os tijolos de vermiculite estão indicados para utilização no interior. A adequação ao exterior não significa que um tijolo quente ou saturado de água possa ser aquecido em segurança. Evite a entrada de chuva, assegure uma proteção adequada contra as intempéries e deixe a humidade absorvida sair através de secagem natural, seguida de uma colocação em serviço controlada.

A exposição a ciclos de gelo e degelo, a saturação persistente e uma argamassa incompatível podem danificar o revestimento de um forno exterior ou de uma churrasqueira. A estrutura envolvente, o isolamento, o reboco e o acabamento impermeabilizante devem ser especificados como um sistema exterior completo.

Primeiro aquecimento após a substituição

Os revestimentos de substituição montados a seco que não tenham ficado molhados devem voltar a ser utilizados de acordo com o manual da salamandra ou lareira. Se os tijolos tiverem sido cortados com água, assentes com argamassa ou instalados em alvenaria nova, deixe toda a construção secar e aplique o procedimento gradual de aquecimento indicado. O aquecimento rápido da humidade retida pode gerar vapor e provocar fissuração ou lascamento.

Durante o primeiro aquecimento, observe o revestimento através dos controlos normais do aparelho, sem abrir desnecessariamente a câmara de combustão quente. Deixe de utilizar o aparelho se algum tijolo se deslocar, se um elemento de retenção ficar solto, se houver fuga de fumo ou se o corpo metálico apresentar um sobreaquecimento anormal.

Prevenção de danos prematuros

• Coloque a lenha na câmara de combustão em vez de a atirar contra o revestimento.
• Utilize apenas combustíveis aprovados pelo fabricante do aparelho.
• Não exceda a carga de combustível indicada nem utilize continuamente o aparelho com entrada de ar descontrolada.
• Evite bater na vermiculite com atiçadores, grelhas ou bocais de aspiradores.
• Remova as cinzas com ferramentas que não fiquem presas atrás das arestas dos tijolos.
• Em caso de fissuração repetida no mesmo local, verifique se existe um encaixe demasiado justo, falta de folga de dilatação ou elementos de retenção deformados.
• Proteja os aparelhos exteriores contra a entrada de água quando não estiverem a ser utilizados.

Limitações importantes

• Estas embalagens de seis tijolos são materiais genéricos de substituição e não peças originais específicas para cada modelo.
• Não devem substituir um defletor de fibra cerâmica, uma peça refratária moldada, um revestimento moldado específico do fabricante ou uma placa de fundo estrutural sem confirmação técnica.
• Os tijolos não reduzem as distâncias de segurança exigidas entre o aparelho e os materiais combustíveis.
• Uma classificação do material entre 1000 e 1300 °C não certifica toda a instalação para essa temperatura.
• Não utilize vermiculite como base sujeita a desgaste elevado nem como componente estrutural de suporte de carga.
• Os fornos industriais, fornos de cozedura e equipamentos de processo exigem uma especificação refratária desenvolvida separadamente.

Perguntas frequentes

Que tijolos refratários de substituição estão disponíveis?

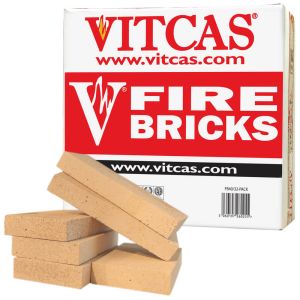

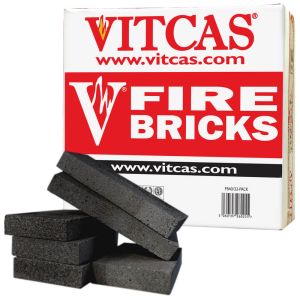

A categoria inclui seis tijolos bege de argila refratária classificados para 1300 °C, seis tijolos pretos de argila refratária classificados para 1200 °C e seis tijolos leves de vermiculite classificados para 1000 °C.

Todos os tijolos de substituição têm as mesmas dimensões?

Não. Os tijolos de argila refratária bege medem 230 × 114 × 32 mm, os tijolos de argila refratária preta medem 220 × 110 × 30 mm e os tijolos de vermiculite medem 200 × 90 × 25 mm.

Os tijolos de argila refratária e de vermiculite são intercambiáveis?

Não, sem a aprovação do fabricante do aparelho. A argila refratária é densa e acumula calor, enquanto a vermiculite é leve e isolante. A mudança de material pode alterar as temperaturas da câmara de combustão e do corpo exterior.

Que tijolo de substituição tem a classificação térmica mais elevada?

O tijolo bege de argila refratária de alta densidade apresenta a classificação mais elevada, de 1300 °C. A argila refratária preta está classificada para 1200 °C e a vermiculite para 1000 °C.

Quantos tijolos são fornecidos em cada embalagem?

Cada produto contém seis tijolos. Os tijolos de uma mesma embalagem têm material, cor e dimensões nominais iguais.

Como posso saber que tijolo é adequado para a minha salamandra?

Consulte o modelo e o manual da salamandra, identifique o material do revestimento original e meça uma peça não danificada. Considere a espessura, os entalhes, os chanfros, os orifícios e as folgas de dilatação, em vez de se basear apenas na altura e na largura.

Quando deve ser substituído um tijolo fissurado da salamandra?

Siga o manual do aparelho. Substitua o tijolo quando existirem partes soltas ou em falta, quando a fissura permitir movimentos, quando a erosão expuser o corpo da câmara de combustão ou quando o fabricante exigir um revestimento intacto.

É possível utilizar uma salamandra sem um dos tijolos refratários?

Não utilize o aparelho se este exigir um revestimento completo ou se o tijolo em falta expuser uma parede desprotegida. A utilização continuada pode sobreaquecer e deformar os componentes atrás do revestimento.

Os tijolos densos de argila refratária podem ser cortados?

Sim. Utilize um disco diamantado adequado para tijolo ou betão, juntamente com um apoio firme, aspiração ou corte com água compatível e a proteção respiratória, ocular, auditiva e das mãos necessária.

Os tijolos de vermiculite podem ser cortados?

Sim. Podem ser serrados, perfurados e lixados. Trabalhe cuidadosamente, pois a vermiculite é mais macia e frágil do que a argila refratária densa, sobretudo nas arestas finas e em redor dos orifícios de fixação.

Que tolerância dimensional deve ser considerada?

As páginas dos produtos indicam que podem ocorrer variações de fabrico de aproximadamente ±3 mm. Meça os tijolos recebidos e efetue uma montagem a seco antes da instalação final.

Os tijolos de substituição para salamandras devem ser assentes com argamassa?

Apenas se as instruções do aparelho assim o exigirem. Muitos revestimentos de salamandras são montados a seco e mantidos por elementos de retenção. A argamassa pode impedir a dilatação, bloquear as passagens de ar e dificultar futuras substituições.

Que argamassa deve ser utilizada num forno de alvenaria ou numa lareira?

Utilize a argamassa refratária ou a argamassa refratária para fornos de exterior especificada para o tijolo e a construção escolhidos. Não utilize argamassa de cimento comum, gesso ou adesivo de construção de uso geral na face quente.

Os pequenos lascamentos são aceitáveis?

Os pequenos lascamentos nas arestas podem ser característicos da argila refratária fabricada e podem ser aceitáveis se não afetarem o encaixe, a estabilidade e a cobertura protetora. Rejeite peças com fissuras ou perdas de material que comprometam a sua função.

Os tijolos refratários de substituição podem ser utilizados num forno de pizza?

Os tijolos densos bege e pretos estão indicados para fornos a lenha compatíveis. Confirme se a posição necessária corresponde a uma parede, cúpula ou base de cozedura e se a espessura do tijolo e os requisitos de contacto com alimentos são adequados.

Os tijolos podem ser utilizados numa churrasqueira?

Os tijolos de argila refratária bege e preta estão indicados para construções de churrasqueiras adequadas. Proteja o revestimento contra a entrada de água, utilize argamassa compatível quando necessário e não pressuponha que estão aprovados para contacto direto com alimentos.

Os tijolos são adequados para utilização no exterior?

Os produtos de argila refratária bege e preta estão indicados para utilização no exterior e no interior. A vermiculite está indicada para utilização no interior. As instalações exteriores completas continuam a exigir proteção contra as intempéries e secagem controlada antes do primeiro aquecimento.

Os tijolos de substituição permitem reduzir as distâncias de segurança da salamandra?

Não. Não autorizam qualquer redução das distâncias especificadas pelo fabricante do aparelho relativamente a paredes, pavimentos, mobiliário ou outros materiais combustíveis.

Porque se fissuram repetidamente os tijolos de substituição?

As causas possíveis incluem um encaixe demasiado justo, folgas de dilatação bloqueadas, elementos de retenção deformados, impactos provocados pelo combustível, sobreaquecimento, humidade ou utilização do material incorreto. Corrija a causa antes de instalar outro tijolo.

Como deve ser efetuada a colocação em serviço de tijolos refratários novos?

Os revestimentos montados a seco devem ser utilizados conforme indicado no manual do aparelho. Os tijolos cortados com água ou assentes com argamassa e a alvenaria nova devem secar completamente antes de um primeiro aquecimento gradual, para evitar danos provocados pelo vapor.

Estes tijolos podem ser utilizados num forno industrial?

Não selecione uma embalagem de substituição para uso doméstico apenas com base na classificação térmica para utilização em equipamento industrial. Os revestimentos de fornos exigem a confirmação da composição química, resistência, abrasão, atmosfera, ciclos térmicos e projeto refratário completo.
